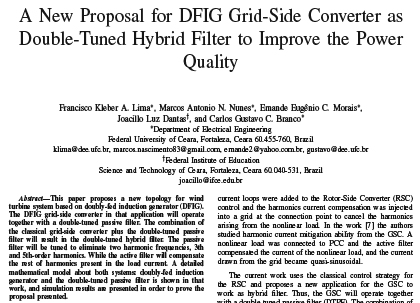

طرح پیشنهادی جدید برای مبدل سمت شبکه DFIG به عنوان فیلتر ترکیبی دوبار تنظیم شده جهت بهبود کیفیت برق

در این مقاله یک توپولوژی جدید برای توربین‌های باد برپایه ژنراتور القایی دارای تغذیه دوبل پیشنهاد شد. ایده‌ای که در پشت این کار بود، بهره گیری از ویژگی‌هایFACTS در WT-DFIG جهت بهبود کیفیت برق به سمت نقطه کوپلینگ مشترک (PCC) است. علاوه بر مزایای اصلی برای فیلترهای فعال، کاهش ولتاژ لینک dc تا مقادیری کمتر از توربین‌های بادی مرسوم DFIGاز طریق توپولوژی پیشنهادی در این تحقیق میسر می‌شود. این بدین دلیل جالب توجه است که امکان استفاده از خازن‌های لینک dc و سوئیچ‌های برق ارزان‌تر را فراهم می‌کند زیرا در معرض ولتاژ کمتر قرار خواهد گرفت. نتایج ارائه شده در این مقاله نشان می‌دهند که این امکان وجود دارد DFIG به صورت ثابت بدون تغییر در کنترل کلاسیک برای مبدل سمت گردنده کنترل شود. ایده پیشنهادی به مبدل سمت شبکه امکان می‌دهد که جریان‌های منحرف شده از بارهای غیرخطی جبران کند زیرا این مبدل همانند یک فیلتر ترکیبی دارای تغذیه دوبل است. نوع فیلتر ترکیبی استفاده شده در این تحقیق می‌تواند دو فرکانس هارمونیک را از انشعاب غیرفعال حذف کند. بنابراین، هارمونیک‌های باقیمانده را می‌توان با فیلتر فعال جبران کرد که این هارمونیک‌هاممکن است همانند این مقاله انتخابی بوده یا نباشند. گزینندگی خصوصیت می‌تواند توان فیلتر فعال را کاهش دهد.
