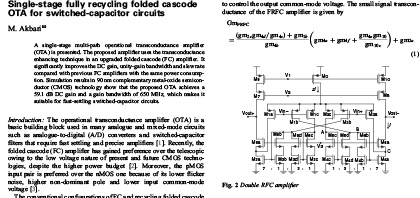

OTA کسکود تا شده کاملا تک مرحله ای بازگشت برای مدارهای خازن سوئیچ شده

امپلی فایر ترانس کندوکتانس عملیاتی یک بلوک ساختمانی پایه مورد استفاده در بسیاری از مدار های خالت ترکیبی و انالوگ نظیر مبدل های انالوک به دیجیتال و فیلتر های خازن سوییچ شونده که نیازمند امپلی فایر های دقیق و تمرکز سریع می باشد.(۱). اخیرا، امپلی فایر کاسکود تابیده عملکرد بیشتری از تلسکوپ ناشی از ماهیت ولتاژ پایین فناوری های حال و اینده CMOS است. به علاوه، جفت ورودی PMOS نسبت به Nmos عملکرد بیشتری به دلیل نویز نوسانی کم تر ، قطب غیر قابل بالاتر و ولتاژ ورودی پایین تر دارد.(۳) پیکر بندی های امپلی فایر های کاسکود تابیده بازچرخشی و FC در شکل های ۱ الف و ب نشان داده شده است. ترانزیستور های M3-M4 از Fc، بیشترین جریان را استخراج کرده و دارای بزرگ ترین ترنس کندو.کتانس است. از این روی امپلی فایر Rfc از m3-m4 به عنوان ترانزیستور محرک استفاده می کند.. درایور های ورودی m2-m2 در شکل ۱ الف به M1a-M2a و M1b-M2b تقسیم می شود. این تغییرات منجر به ترنس کند.کتانس بهتر و نوسان می شود. با این حال، برای بهبود کارایی توان امپلی فایر RFC، امپلی فایر RFC در ۴ نشان داده شده است. در این مدار، جفت ورودی دیفرانسیل با M1a-M2a. M1b-M2b و M1c-M2c و و اینه جریان M3c-M6c و M3d-M6d) می باشد که به عنوان ساختار بازچرخشی برای افزایش ترنس کندوکتانس استفاده می شود. روش های دیگ برای بهبود عملکرد امپلی فایر های fc-rfc نظیر بهبود ساختار بازچرخشی و طرح های چند مسیری را می توان استفاده کرد.
